Allt om hur man installerar inomhusavlopp

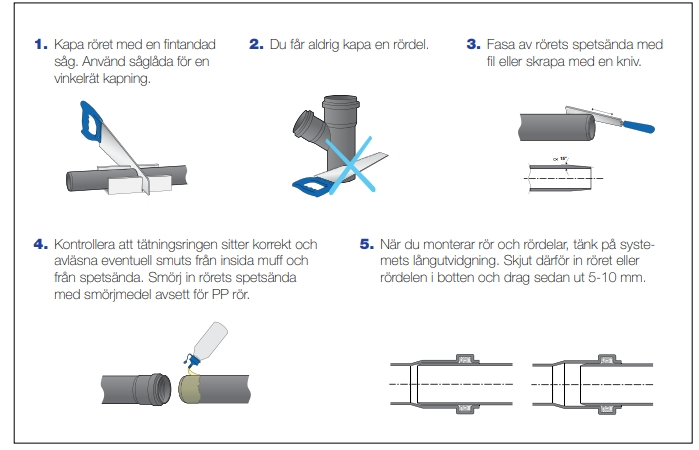

Kapa och montera rördelar så här

• Kapa röret  vinkelrätt med en fintandad såg.
• Du får aldrig kapa en rördel som tex en böj.
• Fasa av rörets spetsända med fil eller skrapa med en kniv.
• Kontrollera att tätningsringen sitter korrekt och avlägsna eventuell smuts från insida muff och från spetsända. Smörj in rörets spetsända med smörjmedel avsett för PP rör.
• När du monterar rör och rördelar, tänk på systemets längdutvidgning. Skjut därför in röret eller rördelen i botten och drag sedan ut 5-10 mm

Dimensionering av inomhusavlopp

• Avluftning 75-110 mm
• Tvättställ 50 mm
• Golvbrunn 75 mm
• Köksavlopp 75 mm
• WC 110 mm

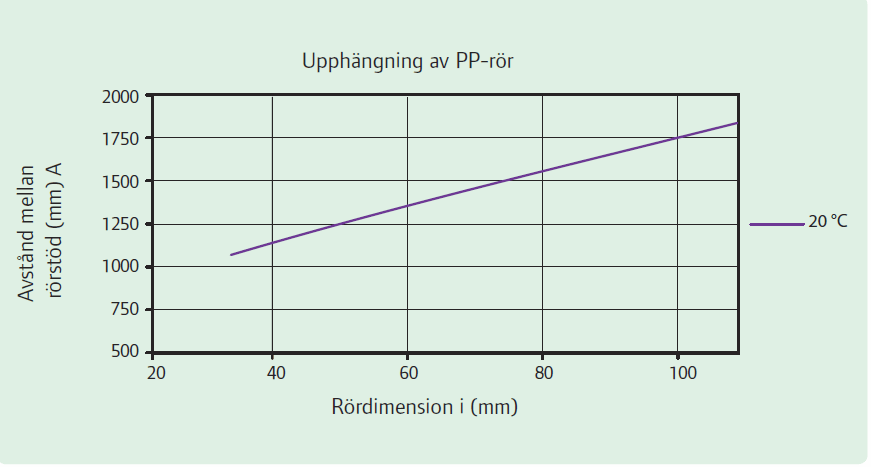

Infästning av avloppsrör
Samtliga avloppsledningar, såväl stående som liggande, ska vid monteringen förses med rörstöd som exempelvis klammer eller liknande. Rörstöden används både för att fixera röret vid byggnaden och för att styra rörets expansion till ett så kallat expansionsrör. Med hjälp av rörstöden skyddas de olika byggnadsdelarna mot eventuella skador samtidigt som systemets funktion säkerställs över tid.

Upphängning av vågräta rör kräver ett kort avstånd mellan stöden (då ett vattenfyllt rör kan böjas nedåt vid för långa avstånd mellan stöden). Tänk på att skjutmuffar alltid ska monteras så att de inte kan glida i någon riktning.
Vid proppning av avlopp, använd propp som monteras i muff. Montera proppen så att den inte kan skjutas ut vid ett eventuellt stopp i avloppet.

Klamringsavstånd (enligt AMA)
Dimension      Liggande ledning      Stående ledning
50 mm            0,50 m                       1,0 m
75 mm             0,8 m                         1,3 m
110 mm             1,1 m                         1,5 m

Längdutvidgning (expansion)
När det rinner varmt vatten genom rören expanderar systemets rörledningar. Hur stor längdutvidgningen blir beror på rörets längd och längdutvidgningskoefficient samt temperaturdifferensen mellan röret och vattnet. För att systemet ska kunna hantera expansionen är det viktigt att rören placeras så att det finns tillräckligt med utrymme för längdutvidgning. Ett effektivt sätt att lösa detta.

Skarvar
Inomhusavloppsystem kan skarvas med hjälp av skarvmuffar. Vid denna typ av skarvning måste hänsyn tas till rörens längdutvidgning (expansion). Med hjälp av gummiringsfogade och expansionsupptagande muffar neutraliseras rörets längdutvidgning.

Expansionsformel
I bostadshus och liknande byggnader där rörlängden sällan överstiger 4 meter och där temperaturdifferensen oftast är mindre än 20 grader Celsius behöver man inte ta hänsyn till längdutvidgning. För andra typer av installationer kan du beräkna längdutvidgningen med hjälp av formeln nedan.

Längdutvidgningen = L x T x 0,15
L = Rörets längd i meter
Delta T = Temperaturdifferens mellan rör och vatten
0,15 = längdutvidgningskoefficient mm/m°C

Temperatur
Spillvattenrör skall inte förläggas direkt från t.ex. kokgrytor eller där temperatur kan överstiga 60°C långvarigt, dock tillåts förläggning vid kortvarig temperatur 100°C vid q< 30 l/min. i 2 min. Rör kan användas vid PH-värde mellan 2-12.

Vilken lutning ska rören ha för självfall?
Vågräta rör ska installeras med följande minimum självfall:

• Dim 110, 9 promille (9 mm/m)
• Dim 75, 14 promille (14 mm/m)
• Dim 50, 20 promille (20 mm/m)

Hur ska man installera och koppla avloppsrör?

• Liggande och stående ledning ansluts med hjälp av grenrör i max 90 graders vinkel.
• Stående och liggande samlingsledningar ansluts med hjälp av grenrör i max 45 graders vinkel.
• Stående och liggande ledning ansluts med hjälp av två böjar i max 45 graders vinkel (per böj).
• Liggande ledningar ansluts till varandra med hjälp av grenrör i max 45 graders vinkel.
• För spillvattenledning under WC-stol måste förläggningsdjupet vara minst 60 mm.

Rensanordning
Använd spolrör med 90 graders anslutning till rensanordning på liggande samlingsledning under bottenplatta och i mark. På stående avloppvattensrör bör rensanordningen monteras med underkanten 400 mm över golv. Tänk på att rensanordningens serviceöppning görs tillräckligt stor för optimal rengöring och enkel inspektion.

Hur montera avloppsrör till toaletten?
Vid avsättning för avloppsenheter som exempelvis tvättställ och WC-stol måste avståndet mellan väggens tätskikt och avloppsvattenrör vara minst 60 mm och avståndet mellan avloppsvattenrörets övre kant och det färdiga golvet minst 40 mm. För att ingen rörelse ska ske mellan rör och tätskikt är det viktigt att avloppsvattenröret är ordentligt fixerat vid rörgenomföringen. Avloppsröret monteras först och ska vara anpassat för tätning mot tätskikt. Avloppsvattenrör eller anslutningsstos ska vara anpassade för tätningsmanschett eller försegling för flytande tätskikt. Anslutningsstosen ska vara värmebeständig samt utformad så att golvmatta kan krängas över den för ett uppvik om minst 15 mm.

Genomföringar i tätskikt
Som nämnts ovan ska avloppsvattenröret eller anslutningsstosen monteras före tätskiktet. Det är också viktigt att avloppsvattenröret/stosen fixeras så att ingen rörelse kan ske mellan rör/stos, vägg och tätskikt. För optimal fixering, använd hålband eller bygel samt mellanlägg av gummi
