Avloppsrör 110mm

Vad är skillnaden mellan avloppsrör i PP, PP-ML och PVC?

PP betyder polypropen och är det vanligaste materialet för moderna avloppsrör. Det är flexibelt, slag­tåligt, tål höga temperaturer och klarar vibrationer och sättningar i mark bättre än PVC. PP används både inomhus och utomhus, men framför allt i markrörsystem där man vill ha rör som klarar rörelser i marken utan att spricka. PP är också mer kemikalietåligt än PVC och ett mer miljövänligt material.

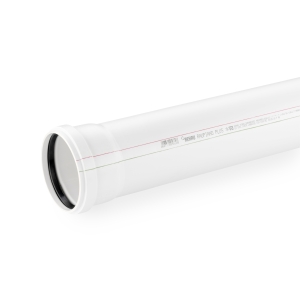

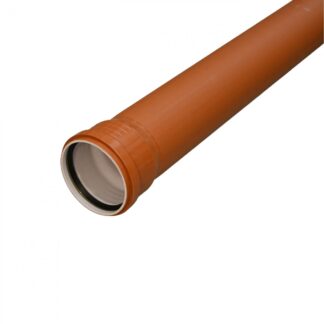

PP-ML betyder PP multilayer, alltså ett flerskiktsrör i polypropen. Det är PP-rör med extra lager som ger bättre ljuddämpning och högre stabilitet. PP-ML används ofta inomhus i fastigheter där man vill ha tysta avloppssystem, till exempel i flerbostadshus eller vid schakt där man vill minska ljud från spolning. De är mer formstabila än vanliga PP-rör, men fortfarande flexiblare än PVC.

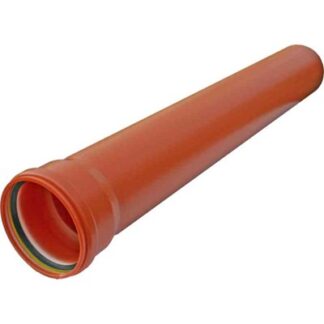

PVC är styvare än PP, vilket gör det lätt att montera raka installationer, men det tål sämre slag och markrörelser. PVC kan spricka om marken rör sig eller om temperaturen blir låg.

Sammanfattat: PP är flexibelt och tåligt, PP-ML är PP med extra ljuddämpning och stabilitet, och PVC är ett styvare och billigare material som fungerar bra inomhus men är mer känsligt i mark.

Hur installerar man avloppsrör?

Kapa och montera rördelar så här
Kapa röret vinkelrätt med en fintandad såg.
Du får aldrig kapa en rördel som tex en böj.
Fasa av rörets spetsända med fil eller skrapa med en kniv.
Kontrollera att tätningsringen sitter korrekt och avlägsna eventuell smuts från insida muff och från spetsända. Smörj in rörets spetsända med smörjmedel avsett för PP rör.
När du monterar rör och rördelar, tänk på systeme

Hur installerar man avloppsrör?

Kapa och montera rördelar så här
Kapa röret vinkelrätt med en fintandad såg.
Du får aldrig kapa en rördel som tex en böj.
Fasa av rörets spetsända med fil eller skrapa med en kniv.
Kontrollera att tätningsringen sitter korrekt och avlägsna eventuell smuts från insida muff och från spetsända. Smörj in rörets spetsända med smörjmedel avsett för PP rör.
När du monterar rör och rördelar, tänk på systemets längdutvidgning. Skjut därför in röret eller rördelen i botten och drag sedan ut 5-10 mm

Vilket smörjmedel ska man ha när man kopplar ihop rördelar?

När du monterar avloppsrör med muff och tätningsring ska du alltid använda smörjmedel för att skydda tätningen och underlätta ihopkopplingen.

Rekommenderat smörjmedel:

  • Gummimufffett / glidmedel för avloppsrör (t.ex. Glidex)

  • Baserat på tvålfett eller silikon

  • Syrafritt och biologiskt nedbrytbart

  • Anpassat för EPDM-tätningar och plastmaterial

Viktigt:
❌ Använd inte mineralolja, vaselin eller fett som kan skada gummitätningar.
✅ Applicera ett tunt, jämnt lager på både muff och spetsända.

Vilken rördimension av avloppsrör?
Avluftning 75-110 mm
Tvättställ 50 mm
Golvbrunn 75 mm
Köksavlopp 75 mm
WC och rör i mark för upp till 2-3 hushåll 110 mm

Samtliga avloppsledningar, såväl stående som liggande, ska vid monteringen förses med rörstöd som exempelvis
klammer eller liknande. Rörstöden används både för att fixera röret vid byggnaden och för att styra rörets expansion till ett så kallat expansionsrör. Med hjälp av rörstöden skyddas de olika byggnadsdelarna mot eventuella skador samtidigt som systemets funktion säkerställs över tid.

Upphängning av vågräta rör kräver ett kort avstånd mellan stöden (då ett vattenfyllt rör kan böjas nedåt vid för långa avstånd mellan stöden). Tänk på att skjutmuffar alltid ska monteras så att de inte kan glida i någon riktning.
Vid proppning av avlopp, använd propp som monteras i muff. Montera proppen så att den inte kan skjutas ut vid ett eventuellt stopp i avloppet.

Vilket klamringsavstånd när man hänger avloppsrör?
Dimension      Liggande ledning      Stående ledning
50 mm            0,50 m                       1,0 m
75 mm            0,8 m                         1,3 m
110 mm          1,1 m                         1,5 m

Längdutvidgning (expansion)
När det rinner varmt vatten genom rören expanderar systemets rörledningar. Hur stor längdutvidgningen blir beror på rörets längd och längdutvidgningskoefficient samt temperaturdifferensen mellan röret och vattnet. För att systemet ska kunna hantera expansionen är det viktigt att rören placeras så att det finns tillräckligt med utrymme för längdutvidgning.

Skarvar

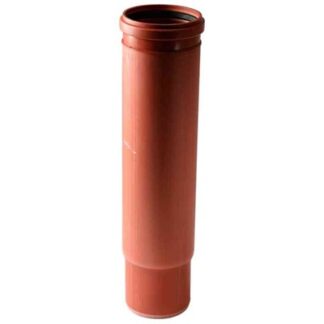

Inomhusavloppsystem kan skarvas med hjälp av skarvmuffar. Vid denna typ av skarvning måste hänsyn tas till rörens längdutvidgning (expansion). Med hjälp av gummiringsfogade och expansionsupptagande muffar neutraliseras rörets längdutvidgning.

Expansionsformel
I bostadshus och liknande byggnader där rörlängden sällan överstiger 4 meter och där temperaturdifferensen oftast är mindre än 20 grader Celsius behöver man inte ta hänsyn till längdutvidgning. För andra typer av installationer kan du beräkna längdutvidgningen med hjälp av formeln nedan.

Längdutvidgningen = L x T x 0,15
L = Rörets längd i meter
Delta T = Temperaturdifferens mellan rör och vatten
0,15 = INOWA längdutvidgningskoefficient mm/m°C

Spillvattenrör skall inte förläggas direkt från t.ex. kokgrytor eller där temperatur kan överstiga 60°C långvarigt, dock tillåts förläggning vid kortvarig temperatur 100°C vid q< 30 l/min. i 2 min. Rör kan användas vid PH-värde mellan 2-12. Vilken fall och lutning ska avloppsrören ha för självfall?
Vågräta rör ska installeras med följande minimum självfall: Dim 110, 9 promille (9 mm/m); Dim 75, 14 promille (14 mm/m); Dim 50, 20 promille (20 mm/m)

Hur ska man installera och koppla avloppsrör?
Liggande och stående ledning ansluts med hjälp av grenrör i max 90 graders vinkel.
Stående och liggande samlingsledningar ansluts med hjälp av grenrör i max 45 graders vinkel.
Stående och liggande ledning ansluts med hjälp av två böjar i max 45 graders vinkel (per böj).
Liggande ledningar ansluts till varandra med hjälp av grenrör i max 45 graders vinkel.
För spillvattenledning under WC-stol måste förläggningsdjupet vara minst 60 mm.

Rensanordning
Använd spolrör med 90 graders anslutning till rensanordning på liggande samlingsledning under bottenplatta och i mark. På stående avloppvattensrör bör rensanordningen monteras med underkanten 400 mm över golv. Tänk på att rensanordningens serviceöppning görs tillräckligt stor för optimal rengöring och enkel inspektion.

Spolbrunnar bör ha max 30meter mellan varje brunn och vid kraftiga vinklar.

Hur montera avloppsrör till toaletten?
Vid avsättning för avloppsenheter som exempelvis tvättställ och WC-stol måste avståndet mellan väggens tätskikt och avloppsvattenrör vara minst 60 mm och avståndet mellan avloppsvattenrörets övre kant och det färdiga golvet minst 40 mm.
För att ingen rörelse ska ske mellan rör och tätskikt är det viktigt att avloppsvattenröret är ordentligt fixerat vid rörgenomföringen. Avloppsröret monteras först och ska vara anpassat för tätning mot tätskikt.
Avloppsvattenrör eller anslutningsstos ska vara anpassade för tätningsmanschett eller försegling för flytande tätskikt. Anslutningsstosen ska vara värmebeständig samt utformad så att golvmatta kan krängas över den för ett uppvik om minst 15 mm.

Genomföringar i tätskikt
Som nämnts ovan ska avloppsvattenröret eller anslutningsstosen monteras före tätskiktet. Det är också viktigt att avloppsvattenröret/stosen fixeras så att ingen rörelse kan ske mellan rör/stos, vägg och tätskikt. För optimal fixering, använd hålband eller bygel samt mellanlägg av gummi
