Hydrofor & hydropress

En hydrofor (andra benämningar är t.ex. tryckkärl eller trycktank) är en tryckvattenbehållare, som tjänar som ett förråd av trycksatt vatten, till vilken en pump kopplas. Därvid erhålles ett tryck i vattenledningarna som kommer att variera mellan inställda tryck för pumpens till- och frånslag. Detta innebär att pumpen inte startar varje gång en vattenkran öppnas. Önskas ett jämnare tryck innebär detta att pumpen startar oftare.

Hydroforer finns främst i stående modell (men även liggande) och tillverkas bland annat i varmförzinkat stål, rostfritt stål eller plast.

En hydropress fungerar enligt samma princip som en hydrofor.
Inuti tanken finns ett membran som är förtryckt med luft, ersätter därför en mer än dubbelt så stor vanlig hydrofortank

En hydrofor på 150 liter motsvarar ungefär en hydropress på 60 liter, tappvolymen är ca 20 liter. En hydropress på 100 liter, har tappvolymen på ca 35 liter

Vi rekommenderar en hydropress på 60-80 liter för ett normalstort hushåll för fyra personer. Detta motsvarar en hydrofor på 150 liter.

En mindre kapacitet på pumpens flöde kan kompenseras med en större trycktank/hydrofor.

Hydropresser är klart vanligast idag vid installationer.

Val av storlek på hydropress och hydrofor

Pumpar av typen djupbrunnspump eller jetpump styrs oftast av en tryckströmbrytare som startar pumpen då trycket i systemet understiger ett förinställt värde.
Pumpen arbetar upp till inställt maxvärde och tryckströmbrytaren slår av. För att få vatten med tillräckligt tryck när du tappar vatten och pumpen inte har startat installeras en tryckvattenbehållare tex hydropress eller hydrofor.

Önskar man ha hydrofor istället för hydropress bör man öka storleken tre gånger.
.
Tryckvattenbehållaren behövs för att pumpen skall få längre gångtider för att livslängden blir mycket längre och inte starta och stoppa hela tiden vid förbrukning av tappvatten.

  1. För att bestämma volymen på tryckvattenbehållaren utgår man från minstatryck vid tappstället, vanligt 20-30 meter (2-3 bar)
  2. Lägg till friktionsförluster fram till tappstället från det ställe där tryckvattenbehållaren är installerad ofta 15-20 meter (1,5-2 bar)
  3. Lägg ihop friktionsförluster och minimtryck för att få total tryckförlust Pmin.
  4. Läs av i tabellen Pmin och flödet den aktuella pumpen ger vid den höjden Pmin, det ger membranstorleken (storleken på hydropressen)

Med hjälp av tabellen nedan kan du sedan med hjälp av pmin och Qmax välja en lämplig storlek på hydropressen, se vilket förtryck behållaren skall ha samt vilket start och stopptryck tryckströmbrytaren ska ställas in på.

Exempel
Vi önskar ha 30m (3bar) tryck vid tappställen och tryckförluster i mindre hus är 15m ger Pmin 45
Flödet vår pump ger vid 45meter (4,5 bar) är 2,5 m3/h
Det ger en hydropress på minst 33 liter, välj då en storlek på hydropress på ca 50 liter.

Installation

Det är absolut nödvändigt att systemet renspolas så att eventuella föroreningar som kan skada membranet avlägsnas innan kärlet tas i drift.
Om ett kärl ska bytas ut i ett befintligt system är det viktigt att börja med att bryta strömmen på pumpens kontrollpanel och stänga avstängningsventilen eller tappa ur systemet.

Kontrollera kärlets förtryck med hjälp av lämplig lufttrycksprovare; trycket ska vara 0.5 bar under tillslagstrycket. Systemtrycket läses av på manometern, som ska monteras så nära kärlet som möjligt.

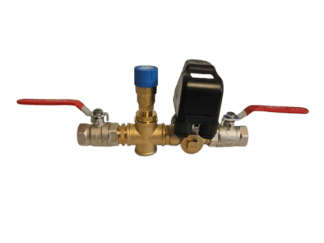

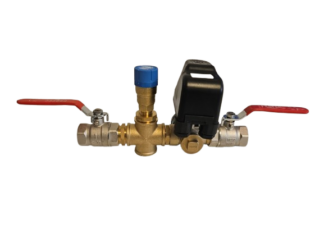

Använd gärna en komplett ventilsats (beställs separat) där även en säkerhetsventil ingår. Säkerhetsventilens öppningstryck ska max vara kärlets arbetstryck eller lägre, om systemets tryck är lägre.

Försegla hålet med en blindplugg alternativt installera en manometer för mätning av tryck och/eller en säkerhetsventil.

Utför följande innan kärlet driftsätts:
Kontrollera att kärlet är korrekt installerat.
Starta pumpen och fyll kärlet tills tryckströmbrytaren automatiskt stänger av pumpen.
Öppna och stäng den kran som är belägen längst bort från kärlet upprepade gånger för att få bort den luft som finns i rörledningarna.
Öppna en eller flera kranar för att tömma kärlet.
Om det uppstår en paus mellan start av pumpen och tömning av kärlet är det nödvändigt att öka tryckströmbrytarens arbetstryck eller sänka förtrycket i Hydropressen.
När punkterna ovan är utförda är systemet redo att driftsättas.

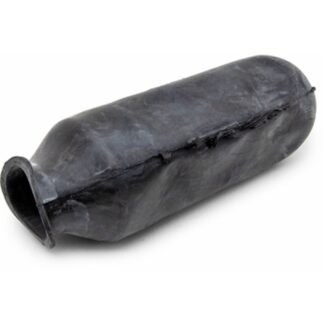

Byte av membran

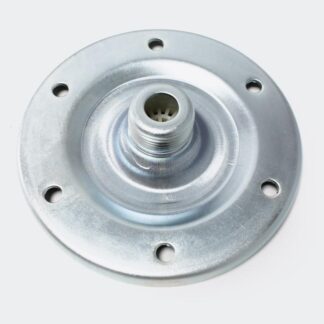

Bryt strömmen på pumpens kontrollpanel och tappa ur vattnet från systemet. Montera bort kärlet ur systemet och avlufta med hjälp av förtrycksventilen. Skruva loss skruvarna och ta bort motflänsen.
Skruva loss muttern, som sitter på den andra sidan av tanken och håller fast
membranet.
Ta bort det gamla membranet från membranhållaren.
Sätt in hållaren i det nya membranet och för in alltsammans i tanken genom flänshålet, för ut membranhållaren genom genomföringen på kärlets topp och fäst membranhalsen på flänsen.
Montera tillbaka motflänsen med hjälp av skruvarna. Skruva tillbaka muttern på den andra sidan tanken. Full på luft 1,5 bar.

Funktion
En hydropress fungerar enligt samma princip som en hydrofor, dvs en tryckvattenbehållare som tjänar som ett förråd av trycksatt vatten till vilken en pump kopplas.
På så sätt skapas ett tryck i vattenledningarna vilket kommer att variera mellan det inställda trycket för pumpens till- och frånslag.
Detta innebär att pumpen inte startar varje gång en vattenkran öppnas.
En hydropress har istället ett gummimembran mellan vattnet och luften.
I en hydropress är luftsidan av membranet ”förtryckt”.
Hydropressen är mindre i storlek än hydroforen

Så här fungerar en hydropress

När den väl är ansluten till vattensystemet börjar pumpen öka trycket och låter vattnet fyllas i blåsan.

När trycket når sitt maximala tröskelvärde stannar pumpen. Inne i tanken finns den största möjliga mängden vatten. Uppenbarligen är membranet vidgat och det upptar nästan all volym av tanken. Om vattnet krävs av systemet börjar det rinna ut ur tanken utan att använda pumpen utan bara trycket från luftkudden

Processen fortsätter och membranet töms tills trycket når sitt minimala tröskelvärde.
Vid detta stadiet är membranet tillbaka till sina ursprungliga dimensioner, pumpen startar igen och en ny cykel börjar. Eftersom tanken alltid ger maximalt vattenflöde, reduceras pumpinsatserna till ett minimum.
Vilket ökar livslängden på pumpen.
