Pumpar för dränering, pool, wc mm

Vi har ett stort sortiment av pumpar som passar olika tillfällen, pumpval är svårt ta hjälp för att välja rätt produkt.

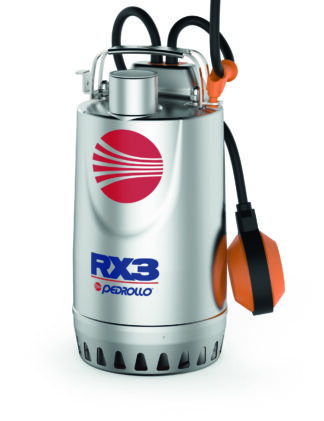

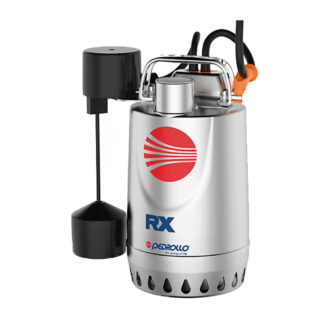

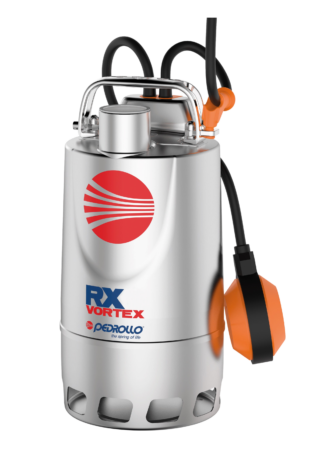

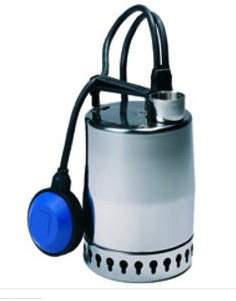

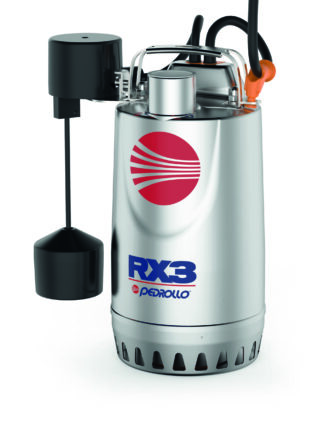

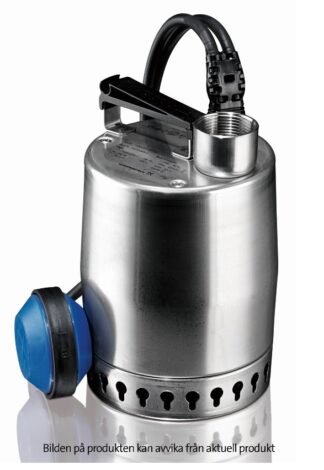

Dränering: För att igensättning inte skall ske, bör pumpar med fritt genomlopp upp till 10-12 mm fasta partiklar användas.

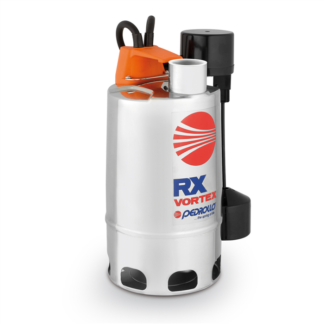

Gråvatten: Förorenat vatten och orenat spillvatten (exklusive toalettavloppsvatten). För att undvika igensättning, bör pumpar med fritt genomlopp upp till 35-45 mm fasta partiklar användas.

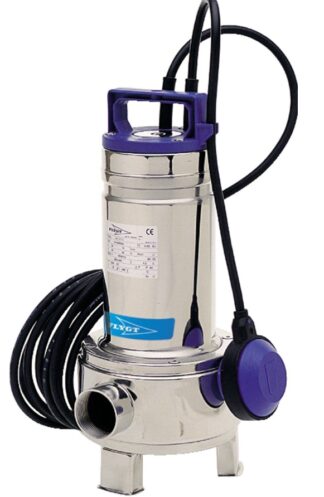

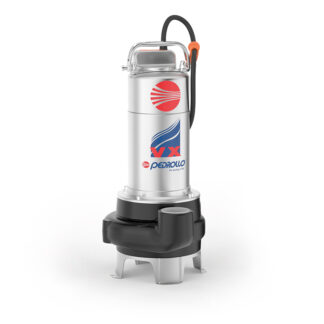

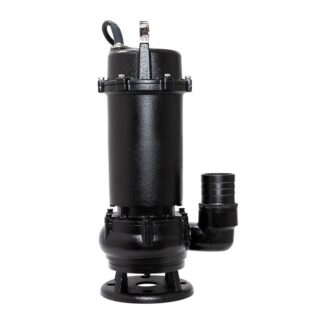

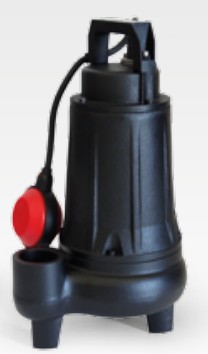

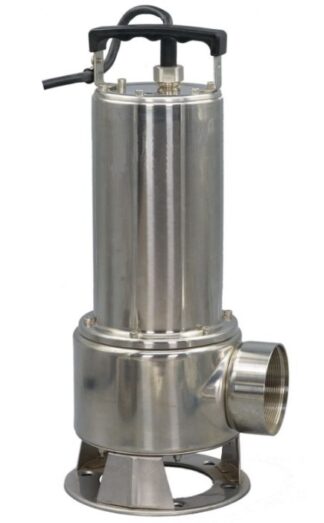

Avloppsvatten: Orenat spillvatten och slamhaltigt avloppsvatten från hushåll, jordbruk och småindustri. rekommenderas ett fritt genomlopp för fasta partiklar upp till 40-80 mm.

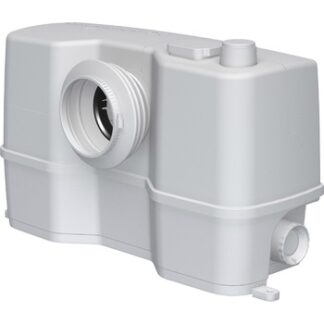

Observera att toalettavloppsvatten ofta innehåller till exempel blöjor, tamponger, toalettpappersrullar, tandborstar och barns leksaker.

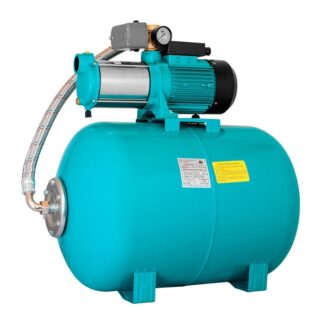

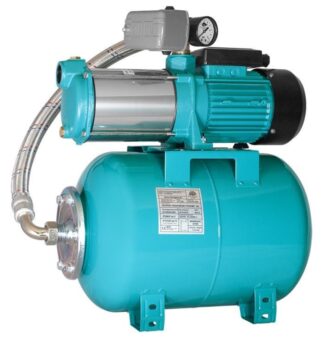

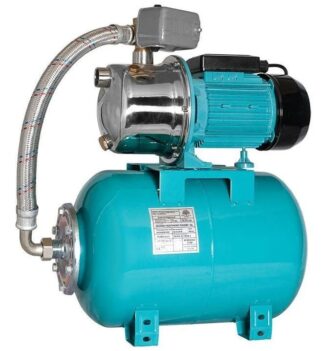

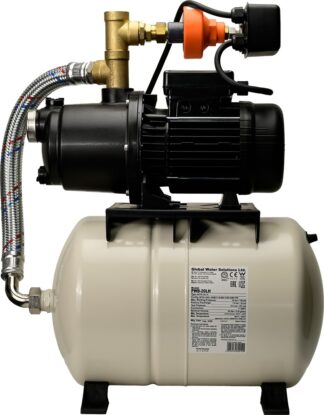

Vattenförsörjning: Dränkbara pumpar och pumpautomater för olika situationer.

För rådgivning! Ring oss 010-490 10 50 eller maila info@avloppscenter.se

Handla direkt som privatperson eller genom din entreprenör.

ATT VÄLJA RÄTT PUMP

Man förstår att alla applikationer är olika och att det är annorlunda faktorer som påverkar ett pumpsystem – dvs. ett system med rörledningar och pump. Man förstår även att det finns många pumpsorter, och att det är viktigt att välja rätt så att man får ut det trycket och flödet som systemet kräver.

Det finns oändligt med pumpar, och två pumpar som är till synes likadana kan ha mycket olika prestanda. Därför kan det vara svårt att välja rätt, även om man är erfaren.

Två saker är extremt viktiga vid pumpval. Det är pumpkurvan som beskriver pumpens kapacitet och systemkurvan som beskriver systemets förluster. Med denna information kan man säkerställa att pumpen kommer leverera.

Dimensionering av t.ex. djupvattenpumpar kan vara extra klurig, då man dessutom behöver räkna med tillrinning till brunnen. Vattennivån i brunnen kan ändra sig mycket när man pumpar och utgör en annorlunda systemkurva vilket påverkar hur mycket pumpen kan leverera. Kortfattat måste man ha stenkoll på vad man gör.

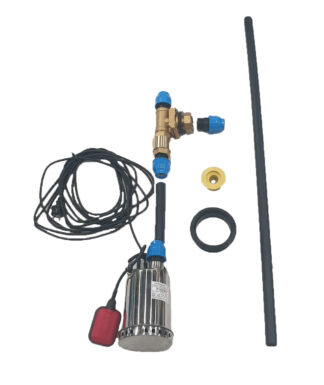

Om du känner dig osäker inför val av ett pump, är du alltid välkommen att kontakta oss. Vi stämmer snabbt av vilken pump som behövs till varje applikation. Våra färdiga pumppaket underlättar också för dig, då vi har valt pumpar för olika monteringsdjup, utifrån vår mångårig erfarenhet.

Det är värt att tillägga att man ska dubbelkolla val av pump även när det gäller utbyte av en trasig pump på en befintlig installation. Vem vet, det kanske har suttit fel pump, vilket kan vara orsaken till att den har havererat.

HUR LÄSER MAN EN PUMPKURVA?

Att kunna läsa och förstå en pumpkurva är nödvändigt om du ska välja en pump. Denna artikel ger dig en snabb kurs för att du ska kunna välja rätt centrifugal pump.

Olik hydraulisk konstruktion, varvtal (rpm) och pumphjulsdiameter ger olika pumpkurvor, som tas fram av pumptillverkaren under stränga testförhållanden.

En pumpkurva, även kallad kapacitetskurva, har två axlar. Den horisontella axeln visar flödet (Q) genom pumpen, och den vertikala axeln visar trycket (H) som genereras av pumpen.

Pumpkurvan beskriver pumpens maximal kapacitet vid olika tryckhöjder. Tumregeln är att en pump levererar maximalt flöde vid minimum tryck, och maximalt tryck med minimum flöde.

En typisk pumpkurva med flöde och tryck

För att kunna välja rätt pump måste man också ta hänsyn till systemet som pumpen är tänkt att installeras i, och systemets förluster (mottryck). Vilket mottryck pumpen kommer att känna beror helt på hur stort flöde som passerar genom systemet.

Det totala trycket i ett system består av två delar, statisk och dynamisk. Statiska trycket kan antas vara konstant och är den faktiska höjden man vill lyfta vattnet. Det dynamiska trycket är en dynamisk, flödesberoende del och innefattar systemets förluster.

Därför är mottrycket i ett rörsystem inte ett värde utan en funktion och kan visas på en systemkurva som har, likt en pumpkurva, två axlar för flöde och tryck. Där systemkurvan möter pumpkurvan kallas driftpunkten.

Pumpkurva med systemkurva för att visa systemets tryckförluster och driftpunkten

När driftpunkten är känd finns ytterligare två kurvor som man behöver studera för att veta om den valda pumpen är ett bra val för systemet. Dessa kurvor heter NPSH samt Verkningsgrad.

NPSH betyder Net Positive Suction Head och visar pumpens behov av tryck på inloppet vid olika flöden för att undvika kavitation. Beräkna NPSH i ditt system för att säkerställa att tillräckligt tryck finns vid driftpunkten.

Verkningsgrad visar procentuellt pumpens effektivitet. För hög effektivitet och lång livslängd, rekommenderar vi att driftpunkten ska ligga så nära som möjligt den bästa verkningsgraden (BEP), mellan 80-110% av BEP (räknat på Y-axeln där BEP = 100%). Ju större pump desto viktigare är det att en bra verkningsgrad erhålls. Jämför olika pumpar som klarar driftpunkten för att välja den som har bäst verkningsgrad.

NPSH kurva och verkningsgrad exempel

BERÄKNA FLÖDESHASTIGHET I RÖR

Här kan du få hjälp att beräkna flödeshastighet (velocity) i ett rör med en viss innerdiameter vid ett visst flöde.

Flödeshastighet kan ha betydelse om man får det fel. Som tumregel skall hastigheten ligga mellan 1-3 m/s och max 7 m/s.
Höga hastigheter kan orsaka vattenslag(tryckslag). Hastigheter högre än 5 m/s betyder att röret bör ökas i diameter eftersom man orsakar, förutom vattenslag, stora friktionsförluster (tryckfall) vilket slösar energi i onödan.

För vatten innehållande partiklar, t.ex. orensat avlopp, är det viktigt att man uppnår minst 0,7 m/s, för att undvika att partiklar sedimenteras.

Har du flera frågor kring flödeshastighet är du välkommen att ringa till oss.
