Slamsugledning & snabbkopplingar


Sugledning
Anslutningspunkten från lastbilens uppställningsplats får ej överstiga 10 meter, (3tum)sugledning skall finnas standardkopplingar, honkoppling vid lastbilen, hankoppling vid anläggning plus en arbetsslang vid anläggningen som räcker ända ner till botten av anläggningen) sugslang skall vara så pass lång att den når ner till botten av anläggningen.

Detta innebär att du som fastighetsägare måste installera en fast slang i mark eller lös slang att lägga uppe på marken när de kommer för tömning.

Det går inte att gräva ner gråa 75mm inomhus avloppsrör som är för klena för dessa krafter, man ska inte använda 110mm markrör då det är för stor diameter och blir problem vid sugning.

Väljer du en fast sugledning skall du placera en extra bit slang vid anläggningen som slamtömmaren kopplar på sugledningen. Den extra sugslangen ska då vara försedd med en han- och en honkoppling i vardera ände.

Den slang som ni lägger ska bara fungera som skarvslang slamsugaren bär med sig en kort slang på några meter att suga ur tanken som han kopplar in sig på den skarv slangen.

Förlängningsslang till slamsugning för att ligga på mark, tanken med detta är att man lägger ut den när man vet att det ska bli slamtömning och sedan tar bort den.

För rådgivning! Ring oss 010-490 10 50 eller maila info@avloppscenter.se

Handla direkt som privatperson eller genom din entreprenör.

Installationsanvisning egen sugledning

Om avståndet mellan slambilens uppställningsplats alternativt båtens angöringsplats och placering av din nya anläggning är mer än 10 meter behöver du installera en sugledning.

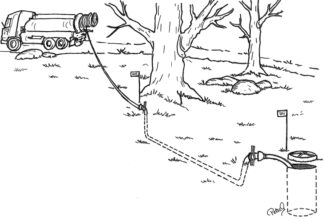

Illustration på hur egen sugledning ska installeras

När du installerar sugledningen är det mycket viktigt att slang och kopplingar blir ordentligt fastmonterade. Annars riskerar installationen att haverera vid tömning.

När du ska anlägga en sugledning kan du antingen välja en lös sugslang som läggs ut inför varje tömningstillfälle eller fast sugledning som monteras permanent, antingen ovan mark eller nedgrävd. Är du osäker på var sugleningen skall installeras, kontakta kundservice för hjälp.

  1. Väljer du en lös sugslang som du lägger ut inför slamtömning rekommenderar vi en 3” (76mm) armerad sugslang avsedd för ändamålet. Tänk på att slangen ofta kan röra på sig med stor kraft vid slamtömning, placera därför slangen med omsorg så att blommor, bilar, grillar mm inte tar skada.
  2. Väljer du en fast sugledning ska den vara en PEM slang med en diameter på 75 mm för att vara kompatibel med slamkopplingarna.

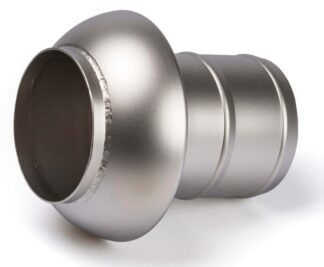

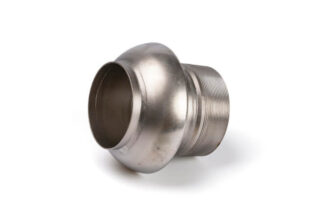

  3. I änden av sugslangen mot slamanläggningen monteras en Han-koppling (M42 slangsockel KVS 76 mm).

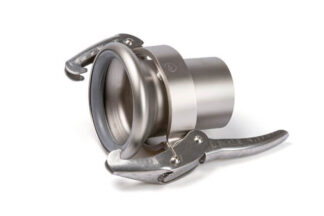

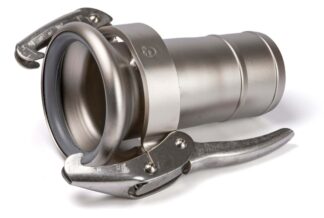

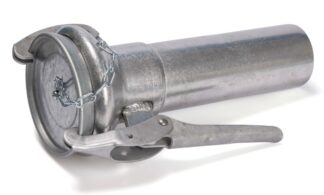

  4. I änden närmast tömningsfordonet monteras en Hon-koppling (M42 Slangsockel KMS 76 mm). Det är denna koppling som sedan slamtömmaren kopplar sin egen slang på.
  5. När du köper slang tänk på att ta någon/några extra meter slang så slamtömmaren når ner i botten av anläggningen vid tömning och kan arbeta med eventuell slamkaka.
    Väljer du en fast sugledning skall du placera en extra bit slang vid anläggningen som slamtömmaren kopplar på sugledningen. Den extra sugslangen ska då vara försedd med en han- och en honkoppling i vardera ände.Det är viktigt att den änden som ska ner i anläggningen vid tömning är helt rak. Om slangen är böjd kan det bli svårt att utföra tömningen. Enklast är att man vid förvaring fixerar den yttersta delen av slangen helt rak, slangen blir då med tiden helt rak. Detta kan t.ex. göras genom att ett träskaft förs in ca 1,5-2 meter i slangen eller att slangen fixeras mellan två tyngder.
  6. Markera tydligt ut anläggningen och kopplingspunkterna för tömningspersonalen. Montera markeringsskylten på ca 1 meters höjd så syns den tydligt i både hög växtlighet och djup snö.

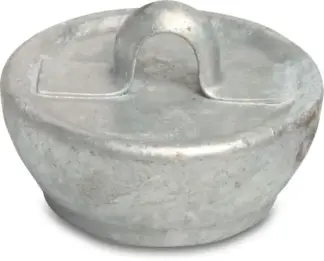

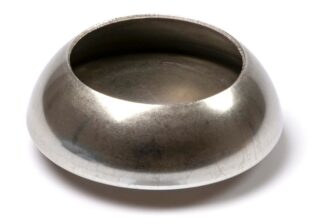

  7. För att minska risken för dålig lukt på grund av slam som ligger kvar i sugslangen kan du placera en hink med vatten i vid anläggningen. Efter tömning används vattnet för rengöring av sugslangen.Det finns även lock att köpa till sugslangen som förhindrar lukt men också att föremål, djur/insekter samt fukt kommer in i slangen. På kopplingen som är närmast slam­an­läggningen sätter man ett M42 Lock (Hona) KXM 76 mm. På kopplingen som är närmast fordonet sätter man ett M42 Lock (Hane) KXV 76 mm.

Ytterligare saker att tänka på:

Undvik om möjligt att placera slangen så att ”svackor” eller lågpunkter skapas. Om det kommer in fukt i slangen eller om det ligger kvar slam i svackorna kan det bildas isproppar vid minusgrader, vilket kan skada slangen.

Om du har ett minireningsverk som ska återfyllas med vatten efter tömning och måste slang och kopplingar vara anpassade för ändamålet och gå att trycka vatten igenom.
Säkerställ att kopplingar och rörskarvar sitter fast ordentligt.

För att förlänga åldern på din sugslang som inte är nedgrävd rekommenderar vi att hålla den borta från solens UV-strålning när den inte används.
Du kan tex täcka slangen med en presenning eller förvara den under verandan.
När du har installerat en sugledning är det bra om du informerar kundservice så att de vet om att den finns och skall nyttjas.

Råd och regler för slamtömning

Om du har ett enskilt avlopp med trekammarbrunn, tvåkammarbrunn, sluten tank, eller minireningsverk, gäller dessa regler för att tömning och drift ska fungera på bästa sätt.
Du som fastighetsägare ansvarar för att din anläggning är anpassad efter gällande råd och regler.

Arbetsmiljöverkets regler

Följande regler gäller vid din anläggning:
•     Brunnslock som måste lyftas får inte väga mer än 15 kg.
•     Bilvägen fram till uppställningsplatsen, det vill säga plats där slamfordonet kopplar på slangen, ska ha fri höjd på 4,5 meter, bredden ska vara minst 3,6 meter och bärigheten minst 26 ton.
•     Det skall finnas utrymme för slambilen att vända samt komma till och från tömningsstället utan att behöva backa annat än vid vändning.
•     Uppställningsplatsen får inte ligga på ett backkrön eller i en kurva och annan trafik ska kunna köra förbi, det vill säga trafiksäkert utformad.
•     För att slamtömning ska kunna utföras ska avståndet mellan fordonets uppställningsplats och brunnens/tankens anslutningspunkt normalt vara högst 10 meter (krav på kortare avstånd kan förekomma till exempel vid ojämn eller lutande mark). Slangdragning medför mycket hög belastning för chauffören.
•     Håll vägen snö- och halkfri på vintern.

Bomkörning

•     En bomkörning debiteras om slamfordonet inte kommer fram till brunnen eller Arbetsmiljöverkets regler inte följts. Avgift för bomkörning följer av renhållningstaxan

Vid tömning

Cirka två veckor innan slamtömning (ordinarie distriktstömning) skickar vi avisering till dig om att vi kommer för att tömma din brunn/tank.
Du får gärna delta när vi tömmer. Chauffören kan ge dig värdefulla tips om din anläggning.
Råden nedan gäller även dig som budar eller har intervalltömning (två gånger per år eller oftare)

Tänk på att:
•     Väg ska vara framkomlig enligt arbetsmiljöverkets regler.
•     På vintern ska gångvägar snöröjas och hållas halkfria.
•     Märk ut anslutningsplatsen med pinne eller flagga.
•     Brunnslock och kopplingar ska vara åtkomliga.

På tillståndet från Miljö- och hälsoskyddsförvaltningen ser du vad som gäller för just din anläggning.
Om du har en sluten tank kan det finnas risk att det slam som finns i tömningsröret fryser under vinterhalvåret. Beställ tömning av tanken innan den blir överfull.

Lock och kopplingar

• Lock eller anslutningar ska synas väl, märk ut platsen med pinne eller flagga.
• Locket får inte vara blockerat eller nedgrävt.
• Vintertid ska locket vara framskottat och du behöver se till att det inte har frusit fast.
• Locket ska vara lätt att lyfta och kunna öppnas av en person. Locket får inte väga mer än 15 kg

Slambilens placering vid anslutningsplatsen

Om din tank/avskiljare inte ligger intill en körbar väg behöver du en förlängningsslang (Bild 2). Du kan också gräva ner rör (Bild 1) som ansluter mot den körbara vägen.

(1) Du kan använda PEM slang PE80 rör diameter 90×8,2mm som har lång livslängd och är lämplig för nedgrävning.

(2) Om du väljer att ha en lös slang (ovan mark) är det en PVC slang för vakuum och tryck, så kallad slamsugningsslang. Den bör skyddas från solljus.

(3)-(4) Du behöver även anslutningar av en typ som heter ”Snabbkoppling modell 42” med slangsockel 75 mm, han- och honkoppling. Vid installationen ska ”hankopplingen” vara vid tanken/avskiljaren och ”hon-kopplingen” vid punkten där bilens slang ska kopplas in.

•     Anslutningsplatsen får inte ligga på ett backkrön eller i en kurva och annan trafik ska kunna köra förbi.
•     Anslutningsplatsen ska vara så nära en körbar väg som möjligt eftersom slangdragning medför mycket hög belastning för chauffören.
•     Nivåskillnaden mellan bilen och avskiljaren/tanken får inte överstiga sex meter.

Drift och underhåll

•     Det är bara brunnen som töms för att förhindra infiltrationen från att sättas igen. Det är vid infiltrationen som själva reningen sker. Brunnen, eller slamavskiljaren, har flera kamrar för att minska hastigheten på avloppsvattnet så att slammet hinner sjunka medan vattnet fördröjs och rinner i jämnare takt ut i marken.

•     Kontrollera din brunn och se till att det bara finns slam i den första kammaren.Finns det slam i de andra kamrarna är brunnen överbelastad och
behöver tömmas oftare, kontakta entreprenörens kundtjänst och ändra ditt tömningsintervall.

•     Använd inte markytan för infiltration som parkeringsplats, hästhage eller körväg. Det packar marken, reningen försämras och anläggningen kan sättas igen.
