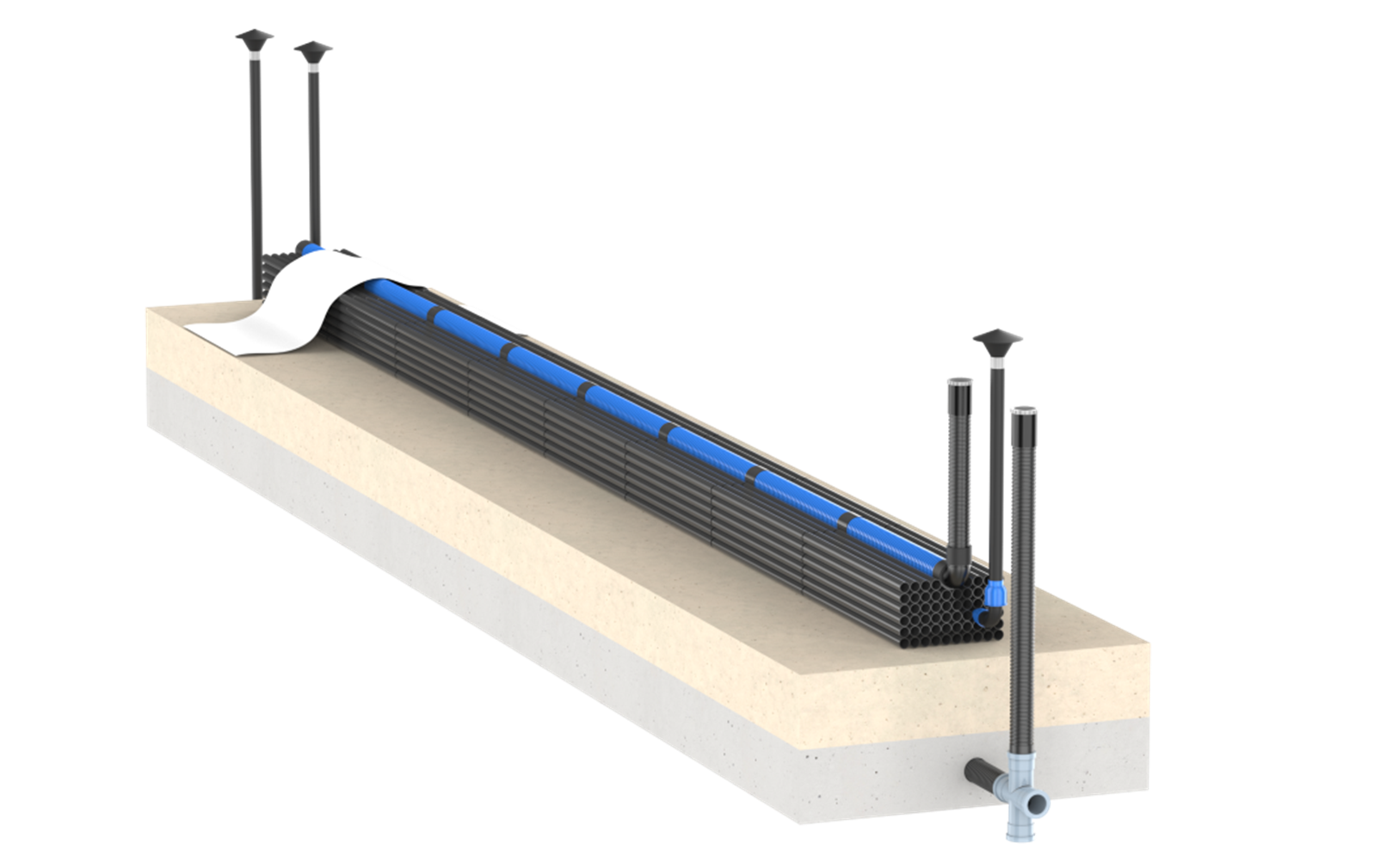

AC biomodulpaket markbädd 18m2

Paketet är unikt då det innehåller inspektionsrör på spridarröret och det nya kravet på grundvattenrör.

Paket innehåller

• AC biomodulpaket 18m2
• Tilläggspaket markbädd till biomodulpaket
• Provtagningsbrunn
• Grundvattenrör

Pris avhämtning Västerås, se fraktpris i kassan.

Ett nytt krav är att fastighetsägare eller tillsynsmyndighet ska kunna kontrolleraatt infiltrations- eller markbädd inte ligger i grundvattnet, för det behöver anläggningen ha ett så kallat grundvattenrör som ingår i paketet.

Inspektionsrör med lock på spridarröret gör det möjligt att spola spridarröret ifall man får slamflykt från slamavskiljaren och inspektera funktionen.

Detta paket användas om marken består av så täta massor (LTAR mindre än 15) eller om grundvattennivån är så hög att man inte kan uppnå skyddsavståndet 1 meter mellan spridarröret och högsta grundvattennivå.

AC Biomoduler är uppbyggda av ett bärarmaterial som under många år använts och utprovats i olika typer av reningsanläggningar och används av flera leverantörer.

En naturlig biohud bildas på det rörformiga bärarmaterialet som bryter ned föroreningarna och kvävet i avloppsvattnet.

Biomodulernas konstruktion innebär att bakteriekulturen som lever i biohuden får optimal syresättning, och att risken för igensättning blir då mycket mindre.
Ingen fördelningsbrunn behövs när man bara använder en spridarledning.

Fördelar AC Biomoduler

• Reningsfunktionen optimeras genom en mycket god syresättning i de patenterade modulerna.
• Föroreningarna i avloppsvattnet bryts ner av biohuden som bildats i det rörformiga modulerna.
• Avloppsvattnet fördelas och sprids över en betydligt större yta än i en ordinär anläggning om man
  använder spridarplattor.
• Bäddens yta minskar med 40% mot en traditionell infiltration.

Dimensionering för Vertikal markbädd utan spridarplatta

Utformningen av bädden kan ändras, så länge ytan är lika.

Varje sträng är 2 meter bred för Vertikal markbädd, max längd på en sträng vid självfall är 15 meter annars krävs pumpning.

Dimensionering för horisontell markbädd utan spridarplatta

Utformningen av bädden kan ändras, så länge ytan är lika.

Varje sträng är 3 meter bred för horisontell markbädd, max längd på en sträng vid självfall är 15 meter annars krävs pumpning.

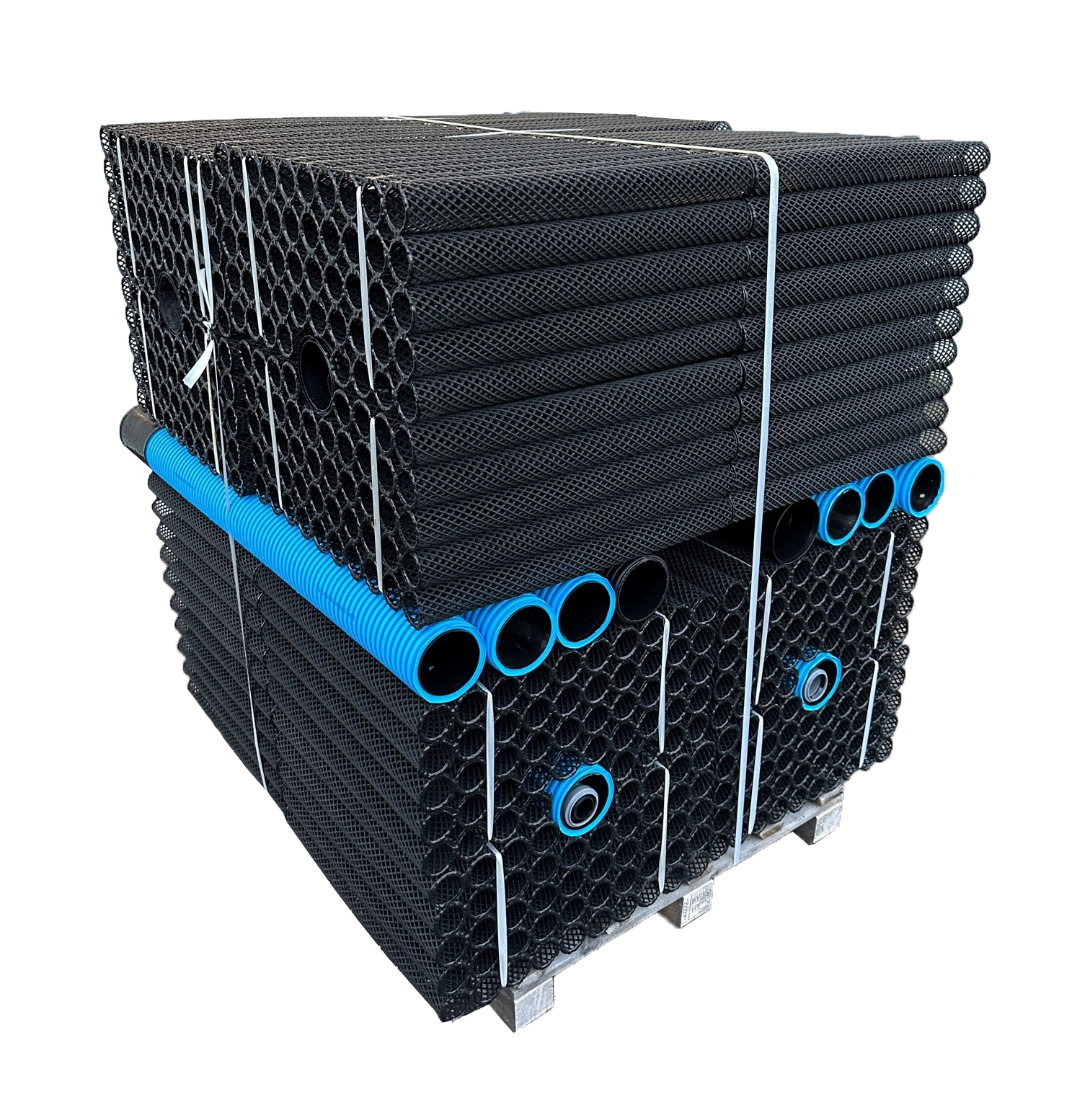

Paketets storlek är 120x110x170, vikt ca 100kg

Antal moduler: 8st

Om ni köper ”Tillägg spridarplatta till AC biomodulpaket” får ni dessa fördelar.

• Vattnet sprids över en betydligt större yta med hjälp av spridarplattor.
• Minskar bäddens ytan ytterligare med ca 11%
• Grus som spridarlager utgår.

Dimensionering för vertikal markbädd med spridarplatta

Utformningen av bädden kan ändras, så länge ytan är lika.

Varje sträng är 2 meter bred för Vertikal markbädd, max längd på en sträng vid självfall är 15 meter annars krävs pumpning.

Dimensionering för horisontal markbädd med spridarplatta

Utformningen av bädden kan ändras, så länge ytan är lika.

Varje sträng är 3 meter bred för horisontell markbädd, max längd på en sträng vid självfall är 15 meter annars krävs pumpning.

Följande material kan behöva anskaffas separat beroende på vilken typ av bädd och anläggning som skall anläggas samt lokala förutsättningar.

• Sand 0,2-8 mm (Markbädd eller förstärkt / förhöjd infiltration).
• Spridningslager av grus 100 mm, 8-16 eller 16-32 mm, behövs ej vid paket med spridarplatta
• Grus/singel till dräneringslager tex 8-16 mm (vid markbädd).
• Tät gummiduk och genomföringar vid tät markbädd.
• Markisolerings skivor för att skydda rör och infiltration mot frysning.
• VA-rör och slang till ledningsnäten.
• Pumpbrunn om man inte får självfall i systemet, placeras innan infiltrationen eller efter vid markbädd.
• Larm till pumpbrunn eller slamavskiljare.
• Slamfilter eller slamfilterbrunn för att säkra mot slamflykt till bädden.
• Odörfilter för att ta bort lukter istället för ventilationshuvarna.
• Extra fosforrening med kemisk fällning för att klara höga miljökrav.

Infiltration eller Markbädd, vad ska jag välja?

Valet mellan infiltration eller markbädd beror framför allt på markens genomsläpplighet (LTAR) samt vilket avstånd som kan erhållas från bäddens spridarrör ner till grundvatten eller berg. Om nivån är under
skyddsavståndet på 1 meter lägger man en förhöjd infiltration med extra markbäddssand så att man når
1 meter skyddsavstånd.

Jordanalys med perkulationsprov för att få det viktiga LTAR värdet

Olika jordarter lämpar sig olika för infiltration. Om marken består av fina jordar kan
marken vara för tät att infiltrera i, tex lera. Består marken av mycket grova jordarter är det lämpligt med en förstärkt infiltration för att vattnet inte skall passera igenom marken för snabbt.

Med ett perkolationsprov kan man enkelt själv avgöra markens genomsläpplighet.

Enkel Infiltration, LTAR  15-50

Denna variant kan användas om ett perkolationsprov ger ett LTAR-värde som ligger mellan 15 och 50 samt om avståndet mellan bäddens
spridarrör är minst 1 meter.

Förhöjd infiltration, högt grundvatten eller berg, LTAR  15-50

Om grundvattnets högsta nivå är så hög att skyddsavståndet 1 meter mellan bäddens spridarrör och grundvatten eller berg inte kan erhållas lägger man en förhöjd infiltration med extra markbäddssand så att man når skyddsavståndet på 1 meter.

Förstärkt infiltration, LTAR större än 50

Om massorna i marken har en för hög genomsläpplighet, om ett perkolationsprov ger ett LTAR-värde högre än 50, så kommer vattnet att rinna igenom för snabbt. Man väljer då att göra en förstärkt infiltration med markbäddssand på 400mm.

Markbädd, LTAR mindre än 15

Markbädd används om marken består av så täta massor (LTAR < 15) att den inte kan ta upp vattnet som den belastas med eller om
grundvattennivån är så hög att man inte kan uppnå skyddsavståndet 1 meter mellan spridarröret och högst
