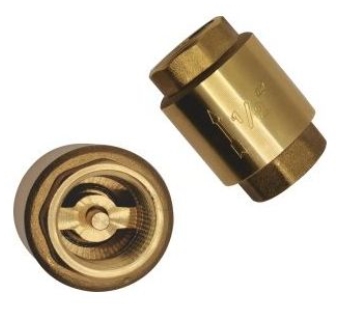

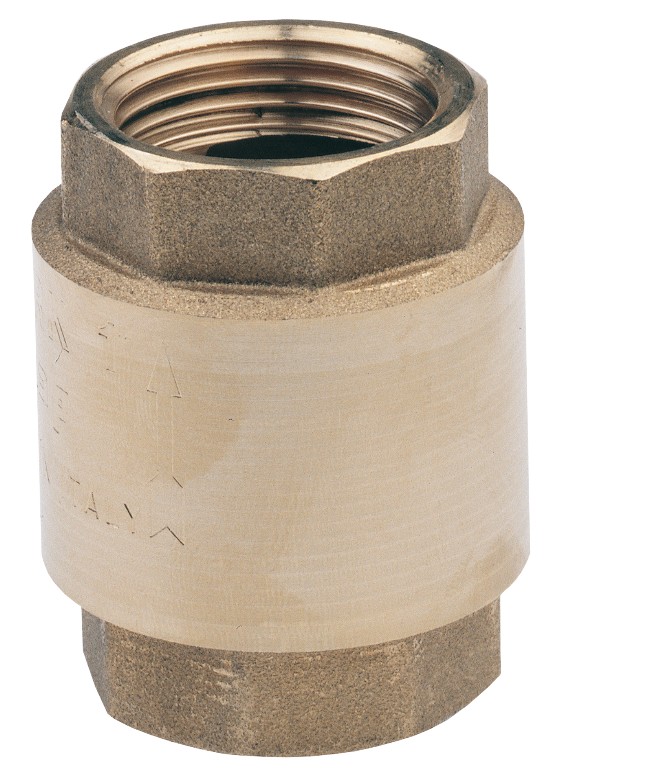

Backventil mässing R15 (1/2´)

INSTALLATION

Backventiler är enkelriktade, vilket innebär att de endast släpper igenom flöde i en riktning, markerad med en pil på ventilkroppen.
Ventilerna består av en fjäder, en liten ventil samt två mässingsdelar (kropp och ändadapter) som omsluter dessa och är monterade med gängor och tätningsmaterial för att uppnå sin funktion.

För att undvika att tätningsmaterialet skadas och ventilen därmed förlorar förbindelsen mellan kropp och ändadapter, måste man undvika att utsätta de två delarna för vridmoment.

Vid installation ska normala hydrauliska rutiner följas, särskilt:

• För korrekt installation nära böjar och cirkulationspumpar, ska ventilen monteras på ett avstånd motsvarande 10 gånger rördiametern.

• Kontrollera att rören är korrekt linjerade.

• Under montering ska montören använda sina verktyg på den ände som ligger närmast röret.

• Applicering av tätningsmaterial (PTFE-tejp eller lin) ska begränsas till gängområdet. Ett överskott kan störa kulpackningens tätningsyta och försämra tätheten.

• Om det transporterade mediet innehåller föroreningar (damm, hårt vatten etc.), måste dessa avlägsnas eller filtreras, annars kan de skada tätningen.

DEMONTERING

För att ta bort ventilen från rörledningen, eller innan man lossar anslutningarna som är kopplade till den:

• Använd skyddsutrustning som krävs vid hantering av aktuellt medium.

• Tryckavlasta systemet.

• Under demontering ska verktyget appliceras på den ände av ventilen som ligger närmast röret.
