Baga Nivåvippa med vikt, kopplas enkel eller dubbelverkande

Nivåvippa, standard med vikt, kopplas enkel eller dubbelverkande

Användningsområde
Nivåvippa för start, stopp eller larm.
Tillåten för dricks, avlopps och spillvatten.
Nivåvippan NV används till pumpstationer eller andra installationer där man önskar nivåstyrning eller larm.

Kabellängd 9 meter

Beskrivning

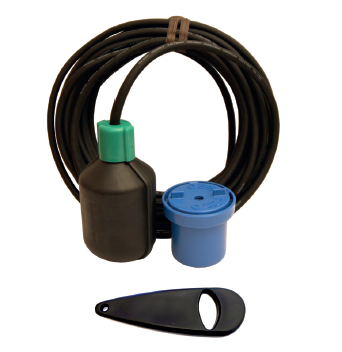

Nivåvippan består av en flottör och en vikt.
Vikten är justerbar, för att få önskat avstånd mellan till och frånslag. Inuti flottören är en mikrobrytare placerad.

När vätskenivån höjs hänger vikten kvar och flottören höjer sig. En kula faller då mot mikrobrytaren som ger signal.

Mikrobrytarens guldpläterade kontaktytor ger en säker signal även vid låg driftspänning och garanterar lång livslängd

Nivåvippan passar till BAGA automatikskåp eller andra aplikationer.

• BLS Larmskåp
• BN 1 Nivåstyrning av 1 pump.
• BN 2 Nivåstyrning av 2pumpar.
• BNT  Som nödkörningsvippa vid styrning med tryckgivare

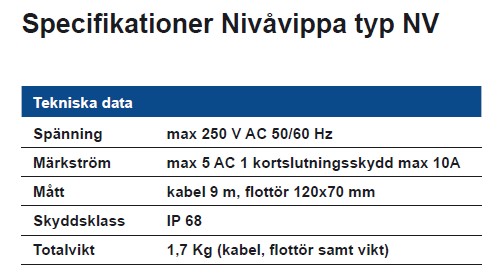

  Tekniska data

• Spänning max 250 V AC 50/60 Hz
• Märkström max 5 AC 1 kortslutningsskydd max 10A
• Mått kabel 9 m, flottör 120×70 mm
• Skyddsklass IP 68
• Totalvikt 1,7 Kg (kabel, flottör samt vikt)

Vippan används för att noggrant övervaka höga (normalt öppna) eller låga (normalt stängda) vätskenivåer för att aktivera pumpens kontrollpaneler och larm i vatten- och avloppsapplikationer.

Kontrolldifferential på 4 cm över eller under horisontell nivå

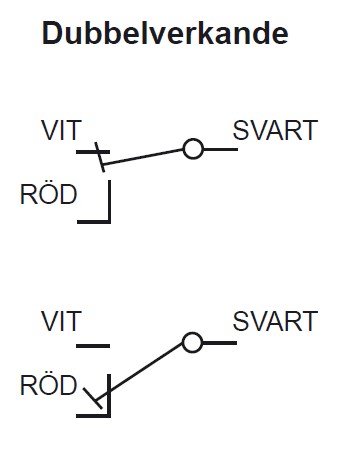

SPDT = tre ledare kabel med dubbel nivå, går även att använda med en nivå.

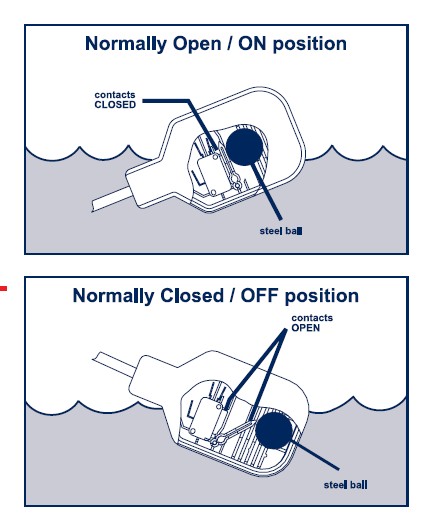

Normalt öppna modeller (hög nivå): Kontrollomkopplaren slås på (stänger) när flottören tippar något över horisontellt vilket signalerar en hög nivå och stängs av (öppnar) när flottören sjunker något under horisontalplanet.

Normalt stängda modeller (låga nivåer): Kontrollomkopplaren slås på (stänger) när flottören tippar något under horisontellt, vilket signalerar en låg nivå och stängs av (öppnar) när flottören tippar något över horisontalplanet.

Funktioner
Kan kopplas för att fungera i antingen normalt öppna eller normalt stängda applikationer
Hög slagkraft, korrosionsbeständig, flytande hus av polypropen
Kontrolldifferential på 4 cm över eller under horisontalplanet
Grönfärgad lock för enkel identifiering av SPDT-kontrollbrytare

För normalt öppna (hög nivå) eller normalt stängda (låg nivå) applikationer

Två monteringsalternativ för flexibilitet vid installation:

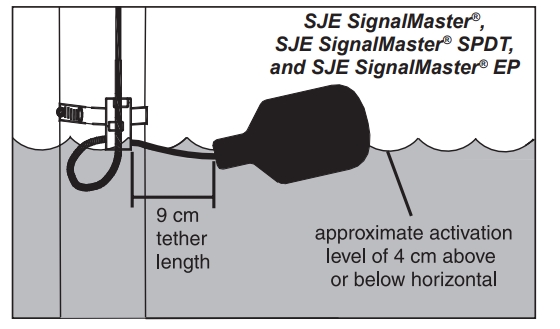

Monteringsklämma: för applikationer där flottören kan fästas på ett utloppsrör eller liknande monteringsanordning
Externt viktad: för applikationer där flottören kan hängas upp ovanifrån
UL-listad, CSA-certifierad
Fem års begränsad garanti

KABLAR:
Flexibel 18 gauge, 3 ledare (UL, CSA) SJOW, vattentät (CPE)

Vippa:
7,0 x 12,3 cm, korrosionsbeständighet, polypropenhölje för användning i avlopp och vatten upp till 140°F (60°C)

MAXIMALT VATTENDJUP:
9 meter

ELEKTRISK:
5 ampere, 125/250 VAC, 50/60 Hz

OBS: Den här omkopplaren rekommenderas inte för att styra elektriska belastningar mindre än 100 milliampere, 12 VAC och icke-bågbildande elektriska belastningar.
