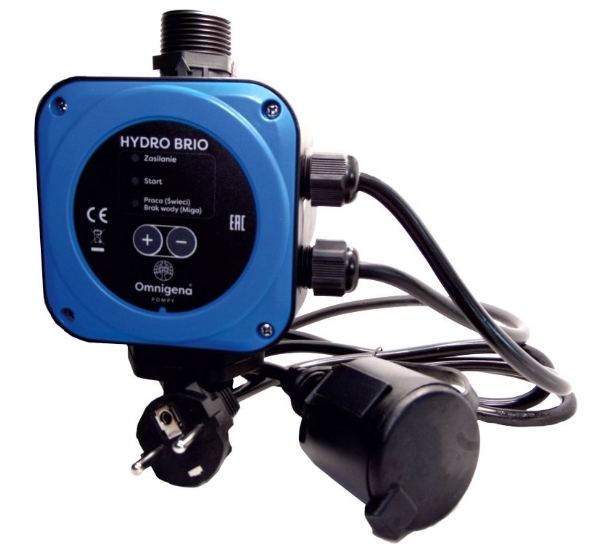

HYDRO BRIO TRYCKVAKT MED TVÅ KONTAKTER

Hydro Brio regulator för pumpar

• På/av tryckkontroll
• Modern automatik
• Styr pumpens drift och skyddar mot torrkörning

Hydro Brio automatisk styrning för hantering av pumpdrift. Dess funktion är att styra påslagning och avstängning av pump.

Styrsignalen är trycket. Under ett förinställt tryckvärde slås pumpen på.

På samma sätt stängs den av vid maximalt tryck som pumpen ger.

Satsen består av Omnigena Brio-styrenhet, med inbyggd backventil, en strömkabel med stickpropp och en kabel med uttag för anslutning av pumpen.

Hydro Brio-regulatorn är ett modernt alternativ till traditionella tryckvakter och hydrofortankar.

Hydro Brio-kontroller:
Skyddar mot torrdrift (torrkörning),
Skyddar elektroniken mot vätning,
Informerar om drift- och strömförsörjningsstatus med hjälp av LED- ndikeringar.

Tekniska data för Brio-pumpstyrningen
Matningsspänning ~ 90 – 260 V,
Max. ström 10 A,
Kapslingsklass IP65,
Pumpeffektområde: 0,1 – 2,2 kW,
Max. flöde 160 l/min,
Omkopplingstryckregleringsområde 0 – 10 bar,
Max. tillåtet arbetstryck 15 bar,
Max. vattentemp. 80 ºC,
Max. omgivningstemperatur 35 ºC,
Kabellängd med stickpropp/uttag 1,2 m / 0,6 m,
Vikt 1 kg.

HYDRO BRIO-styrenheten är en elektronisk enhet som används för att styra driften av en vattenpump.
HYDRO BRIO används för att styra pumpens tillslag och frånslag beroende på vattenförbrukningen.

Pumpen slås på och av automatiskt. Pumpen slås på när trycket sjunker under det inställda tillslagstrycket och pumpen stängs av när det maximala trycket som produceras av pumpen uppnås och vattenflödet i hydraulsystemet har stannat. En sådan konstruktion av anordningen innebär att pumpen i praktiken, efter starten av vattenintaget, slås på och efter slutet av vattenintaget stängs pumpen av efter ett dussin sekunder.

En ytterligare fördel med HYDRO BRIO är möjligheten att justera pumpens tillslagstryck.
På grund av sin konstruktion möjliggör användningen av HYDRO BRIO automatisk drift av pumpen utan tryckkärl, omkopplare, tryckmätare och anslutningar mellan dessa element i samband med en klassisk installation.

Enheten är speciellt tillämplig när det finns lite utrymme för en klassisk hydrofor eller när pumpen behöver demonteras ofta.

En annan fördel med HYDRO BRIO är att enheten stoppar pumpen i frånvaro av vatten, dvs. skyddar den från torrkörning.

A  – HYDRO BRIO-enheten är utrustad med en backventil för att förhindra tryckförlust i rörledningen.

B –  Inga utlopp får installeras mellan pumpen och HYDRO BRIO

C – HYDRO BRIO kan installeras direkt på pumpen eller mellan pumpen och den första tappstället.

  D – Trycket som genereras av pumpen måste vara minst 0,6 bar högre än tillslagstrycket

E – Innan du startar enheten, kontrollera sugsidan och se till att en backventil är installerad i den och att pumpen och sugledningen är vattenfyllda

F – Pumpens starttryck är fabriksinställt i HYDRO Brio till ca 1,5 bar. starttryck kan justeras elektroniskt genom att klicka på knapparna (punkt 1 och punkt 2 – fig. 3) på kontrollpanelen

G – Montering av en trycktank i systemet ökar dess stabilitet och livslängd på pumpen.

H – Om vattenpelaren mellan pumpen och den högsta startpunkten överstiger 15 m kan HYDRO BRIO inte installeras direkt på pumpen. Då bör installationsplatsen för enheten höjas så att den ligger på ett avstånd av högst 15 m från den högsta mottagningspunkten, t.ex. en kran. Exempel: avståndet till den högst placerade kranen och pumpen är 20 m, Brio-installationen ovanför pumpen får inte vara mindre än 5 m.
