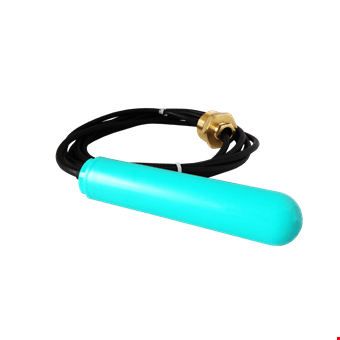

Jets nivåvippa 3 meter kabel

Jets Nivåvippa nivåsensor för sluten tank så du får larm i Jets kontrolpanelen vid full tank.

Funktioner
– Brytarelement: Mikrobrytare, kvicksilverfri
– Gränsvärdesdetektering för vätskor

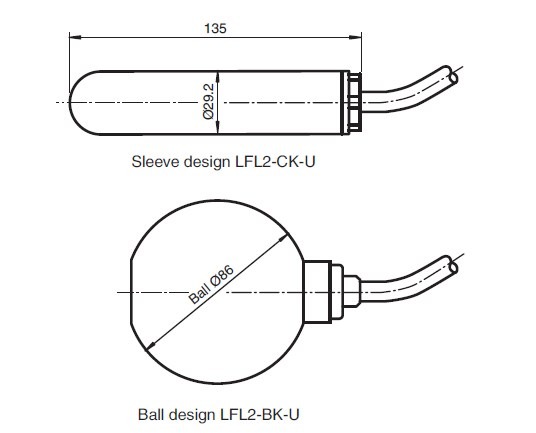

– Hylsdesign: liten diameter, montering genom G1-tapphål
möjlig
– Kuldesign: hög flytkraft

Funktion
Mikrobrytaren (växlande kontakt) är integrerad i en PP-flottör och aktiveras vid avvikelser från det
horisontella läget. Brytarkulan i flottören, som
rör sig längs en axel, aktiverar mikrobrytaren.

Kabelfärger
Svart/brun = kontakt öppen
Svart/blå = kontakt sluten

Användningsområde
Beskrivning mikrobrytare med växlande kula, växlande kontakt

Funktion och systemdesign
Utrustningsarkitektur Denna enhet kan användas med vilken sekventiell krets som helst, så länge kretsen kan stödja de elektriska kretsvärdena för brytarelementen.

Max brytkraft
Matningsspänning max. 250 V AC, 150 V DC
Strömförbrukning max. 3 (1) A

Installationsvillkor
Installationsanvisning, användningsområde och minsta längd mellan montering och flottör:
– PVC-version: 50 mm (2 tum), föredras för vatten
– PUR-version: 100 mm (4 tum), föredras för bränslen, eldningsoljor, oljiga vätskor
– CSM/CM-version: 100 mm (4 tum), föredras för många syror och lutar
montering:
– Flottörbrytaren monteras antingen från sidan genom en kabelgenomföring G1A in i kärlet eller
– med hjälp av en motvikt eller stänger (t.ex. flottörbrytarenhet) uppifrån.
Kabelns vridpunkt ska alltid vara horisontell.
