Kulbackventiler för kraftigt smutsat vatten 50mm

Backventilen 508 består av en självrengörande kula som lyfts av vätskan och styrs till ett sidosäte, helt ur vägen.
Detta system ger ett fullt flöde, även med laddade vätskor, utan risk för blockering.

• Vertikal och horisontell drift (position av kulan ovanför rörets axel)
• Tyst, robust
• Icke-korosivt material
• Tätning säkerställs av en elastomertätning fäst på sitsen

Kan monteras vetikalt eller vågrätt, vid vågrätt är det nästan 0mm öppningstryck.

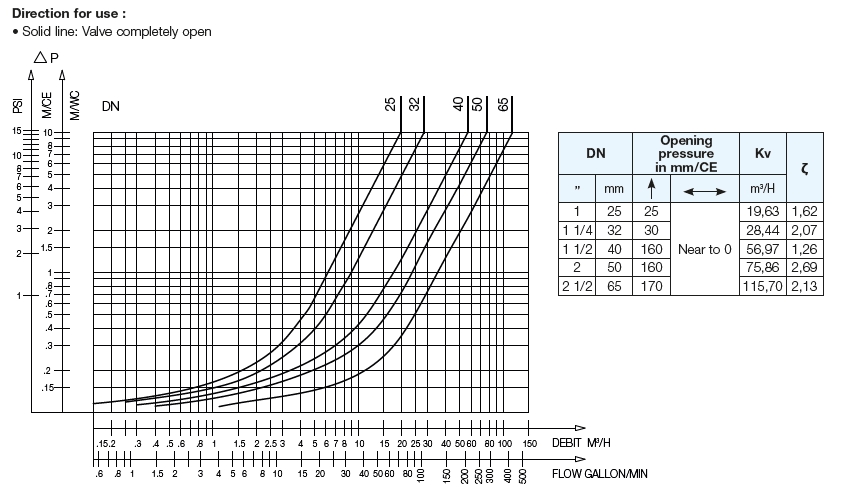

Öppningstryck i mm vid vertikal montering olika storlekar
25mm är höjden 25mm
32mm är höjden 30mm
40mm är höjden 160mm
50mm är höjden 160mm
65mm är höjden 170mm

Vid vågrätt montering är det nästan 0mm öppningstryck.

Tillämpning
Avloppsvatten, trögflytande, tjocka och laddade vätskor, gas.

Tekniska funktioner
Drifttemperatur -10 °C till 80 °C
Tillåtet drifttryck (PFA) i vatten 8 bar

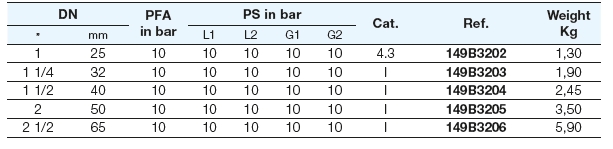

Maximalt tillåtet tryck (PS) andra medier Se tabell ovan
Anslutning Hon/hona, G cylindrisk gasgänga
Medier Spillvatten, trögflytande vätskor, laddade vätskor, tjock vätska, gas

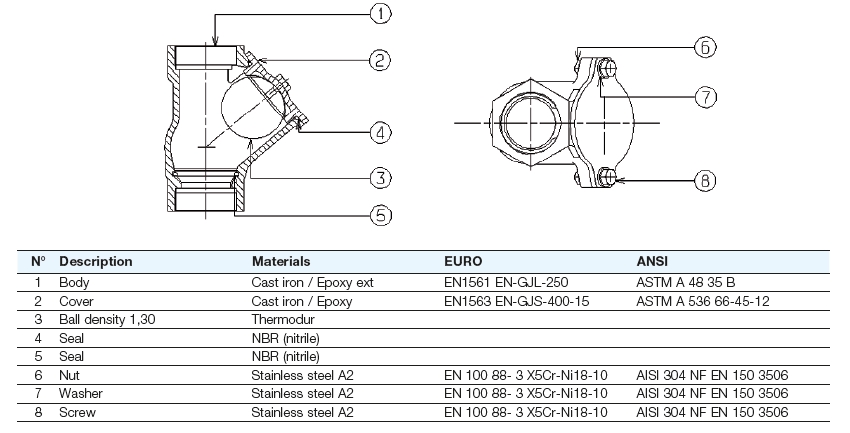

Material
Kropp Gjutjärn / Epoxi utv
Överdrag Gjutjärn / Epoxi
Kuldensitet 1,30 Thermodur
Tätning NBR (nitril)
Mutter Rostfritt stål A2
Bricka Rostfritt stål A2
Skruv Rostfritt stål A2

Godkännanden
Internationella byggstandarder:
CE-direktiv 2014/68/UE
CE-överensstämmelse förordning 305/2011/UE Standard EN12050-4
Gänganslutning enligt NF EN ISO 228-1.

Inga filer tillgängliga.
