Navis LW5 paket med ultraljudsmätning

Smart trådlös tankövervakare

– Visa vätskevolym i liter och %

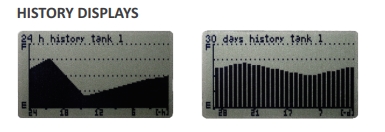

– Dagliga och månatliga historikdiagram
– Hi och Lo nivå optiskt och ljudlarm
– Ultraljudsmätnings dvs inga givare att göra rent

FUNKTIONER
– enkel montering tack vare trådlösa sensorer
– kontinuerligt visa nivådata från upp till 4 tankar
– inbyggda hörbara larm
– batteri eller externt driven
– upp till 800 m räckvidd
– upp till 2 km med yagi -antenn
– programmerbar tankform
– bakgrundsbelyst grafisk LCD

Passar till installationer på
– Septiktankar
– övervakning av regnvattennivån
– allmän övervakning av vätskenivån
– industriella och hushållsapplikationer

Paketet innehåller

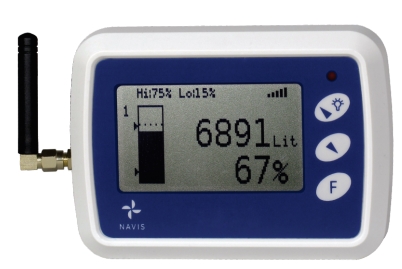

LW5 digital display
Givare SU11 ultraljudssensor

Sensorns funktioner
– ultraljudsmätnings med smal vinkel
– lämplig för olika vätskor
– lämplig för alla typer av tankar
– enkel installation utan kablar
– separat ultraljudssensor och sändare möjliggör oförminskad räckvidd även med underjordiska tankar
– oponal repeater för att öka räckvidden eller undvika hinder
– kompatibel med olika NAVIS -mottagarenheter
– räckvidd upp till 1 km, 2 km med Yagi -antenn
– samtidig anslutning till multipel mottagarenheter

MONTERING
Sensorn kan installeras på alla typer av behållare, tankar eller uppsamlare av olika material.
Montera ultraljudssensordelen i lämplig kontakt eller hållare ovanpå tanken.
Sändaren installeras i närheten, på en lämplig plats för att säkerställa maximal räckvidd.
Konstruktionen med en separat sändare tillåter användning i underjordiska tankar – sensorn är installerad inuti den underjordiska tanken, medan sändaren är installerad ovan mark för längre räckvidd.

DRIFT
En ultraljudssensor högst upp i tanken mäter avståndet till vätskans yta
med hjälp av ultraljud och skickar denna information till mottagaren via en trådlös anslutning.
Vid ultraljudsmätning har sensorn ingen kontakt med vätskeytan och har inga rörliga delar, därför krävs ej rengöring och underhåll av givaren som med andra larm och mätare.
Varje sensor har sin egen adress, så att störningar mellan enskilda sensorer inte är möjliga.

TEKNISKA DATA Modell SU11
Måttintervall: 120-3 000 mm
Nivåmätningsprincip: smal vinkel ultraljud
Ultraljudstrålevinkel: 7 grader
Nivåmätningsperiod: justerbar – 5 sekunder, 1 minut, 5 minuter
Mätupplösning: 5 mm
Sändningsfrekvens: 868 MHZ
Uteffekt: +14 dB (25 mW)
Antennanslutning: 50 Ohm, SMA -kontakt
Räckvidd: upp till 1 km (2 km med Yagi -antenn), beror också på mottagaren
Strömförsörjning: batteri 3 x 1,5V AA Mignon (ingår ej)
Batteriets livslängd: 4 år (version med 10 års litiumbatteri tillgängligt)
Sensor-sändarkabel: 2,5 m (upp till 25 m på begäran)
Hus, sändare: 115 x 65 x 41 mm, IP65, ABS
